Roulement rigide à billes à deux rangées

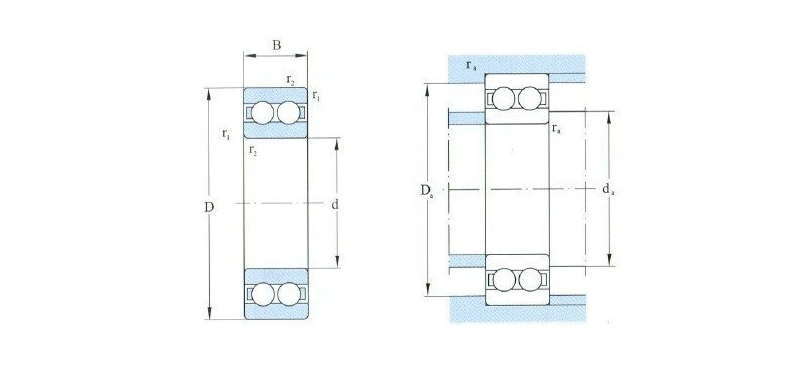

La structure spécifique du roulement à billes à gorge profonde à double rangée

Roulements rigides à billes à deux rangées , comme leur nom l'indique, comportent deux rangées de billes disposées entre la bague intérieure et la bague extérieure. Cette conception permet au roulement de supporter une certaine charge axiale tout en supportant des charges radiales. Améliorant ainsi la capacité portante et la stabilité.

Les roulements rigides à billes à deux rangées sont principalement composés de bagues intérieures, de bagues extérieures, de billes, de cages et de dispositifs d'étanchéité. La bague intérieure est la pièce qui correspond étroitement au roulement et à l'arbre. Il est généralement fabriqué en acier à roulement en chrome à haute teneur en carbone, qui présente une dureté et une résistance à l'usure élevées. La bague intérieure est usinée avec des chemins de roulement à gorge profonde qui correspondent aux billes. La surface des chemins de roulement est rectifiée avec précision pour garantir que les billes peuvent rouler en douceur dans les chemins de roulement.
La bague extérieure est la partie où le roulement correspond à la structure externe et est également fabriquée en acier à roulement au chrome à haute teneur en carbone. La bague extérieure est également dotée de chemins de roulement à gorge profonde, qui correspondent aux chemins de roulement de la bague intérieure et forment un espace de roulement pour les billes. La taille et la forme du chemin de roulement de la bague extérieure sont conçues avec précision pour garantir que les billes sont uniformément sollicitées pendant le roulement et réduire l'usure. Les billes sont les composants essentiels des roulements à billes à gorge profonde à double rangée et sont généralement fabriquées en acier allié avec une dureté élevée et une résistance à l'usure élevée. Les billes sont situées entre les chemins de roulement intérieur et extérieur et supportent des charges radiales et axiales. Les billes des roulements rigides à billes à double rangée sont disposées en doubles rangées, c'est-à-dire que les billes de chaque rangée sont réparties des deux côtés des chemins de roulement des bagues intérieure et extérieure, formant deux canaux de roulement indépendants. Cette conception permet aux billes d'être réparties uniformément lorsque le roulement est chargé, améliorant ainsi la capacité de charge et la stabilité du roulement. La cage sert à fixer la position des billes et à éviter qu'elles n'entrent en collision et ne se frottent les unes contre les autres lors du roulement. La cage des roulements rigides à billes à deux rangées est généralement emboutie à partir de plaques d'acier, et sa forme et sa taille sont calculées et conçues avec précision pour assurer une répartition uniforme et un fonctionnement stable des billes dans le chemin de roulement. Afin d'empêcher la poussière, l'humidité et d'autres contaminants de pénétrer à l'intérieur du roulement, les roulements rigides à billes à deux rangées sont généralement équipés de dispositifs d'étanchéité. Le dispositif d'étanchéité est constitué de matériaux tels que le caoutchouc ou le métal et s'adapte étroitement entre les bagues intérieure et extérieure du roulement pour former une barrière efficace.

L’un des principaux avantages des roulements rigides à billes à deux rangées est leur forte capacité de charge. Grâce à la disposition des billes à double rangée, ce roulement peut résister efficacement aux charges axiales tout en supportant les charges radiales. Cette double capacité de charge permet aux roulements à billes à gorge profonde à double rangée de bien fonctionner sous des charges élevées et des conditions de travail complexes, et convient à diverses machines lourdes et équipements rotatifs à grande vitesse. Les roulements rigides à billes à deux rangées présentent également des avantages significatifs en termes de stabilité. La conception des billes à double rangée rend les roulements soumis à des contraintes plus uniformes pendant le fonctionnement, réduisant ainsi l'usure et les défaillances causées par des charges inégales. De plus, en raison du nombre accru de billes, la rigidité du roulement est également augmentée, améliorant encore sa stabilité. Cette stabilité permet aux roulements rigides à billes à double rangée de maintenir d'excellentes performances dans des conditions de travail difficiles telles que un fonctionnement à grande vitesse et des démarrages et arrêts fréquents. Les roulements rigides à billes à deux rangées ont une durée de vie relativement longue. En raison de l'utilisation de matériaux de haute qualité et de processus de fabrication précis, les roulements à billes à gorge profonde à double rangée ont de faibles coefficients de frottement et taux d'usure, et leurs bonnes propriétés de dissipation thermique peuvent également être efficaces. Réduisez l'accumulation de chaleur et prolongez la durée de vie des roulements, faisant des roulements à billes à gorge profonde à double rangée un choix de roulement économique et fiable.

Les roulements rigides à billes à deux rangées occupent une place dans le domaine de la technologie des roulements grâce à leur structure unique et leurs performances puissantes. Grâce à une compréhension approfondie de sa structure spécifique et de son principe de fonctionnement, nous pouvons mieux appliquer ce type de roulement et améliorer l'efficacité de fonctionnement des équipements mécaniques. et stabilité.
