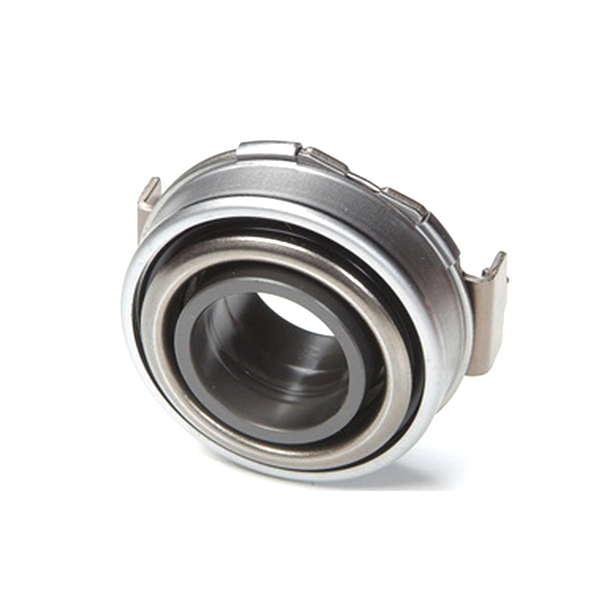

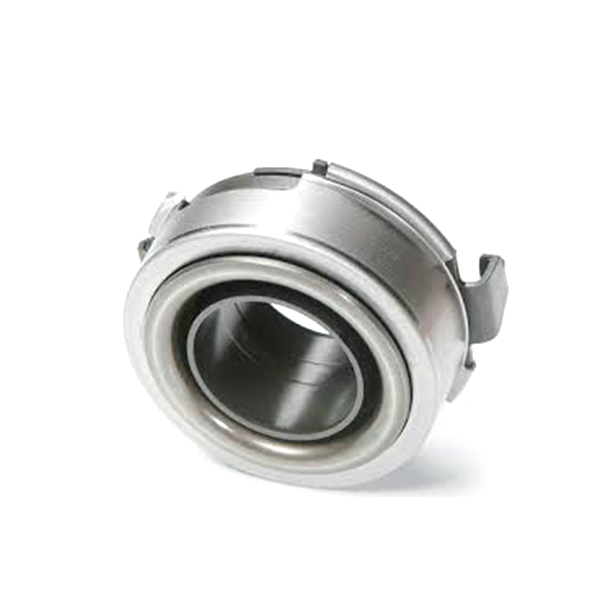

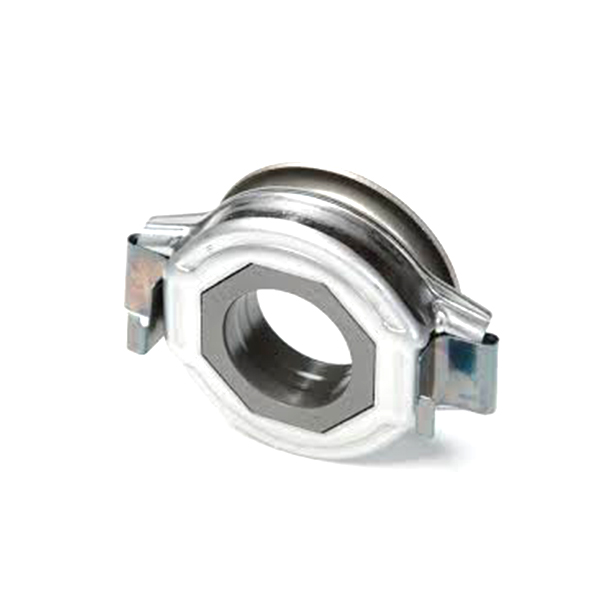

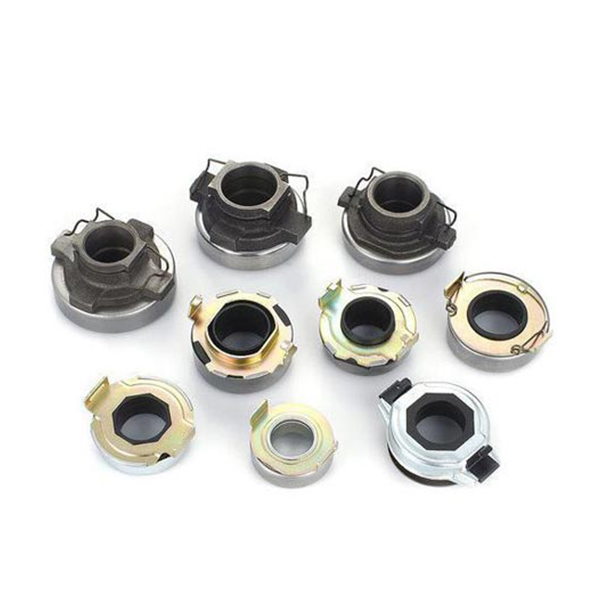

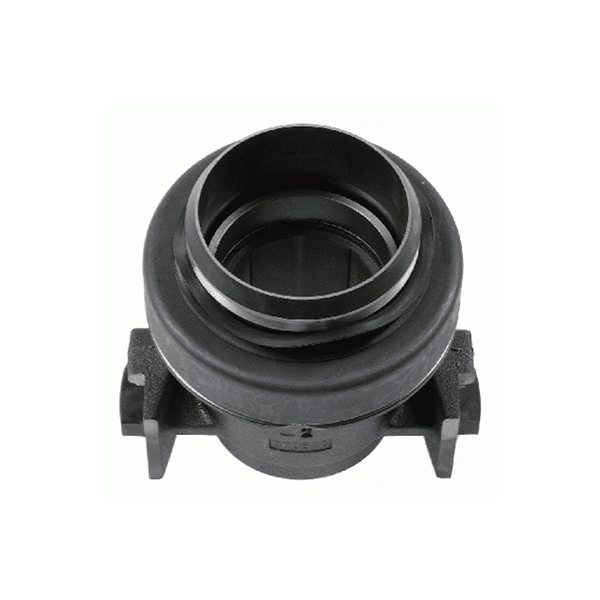

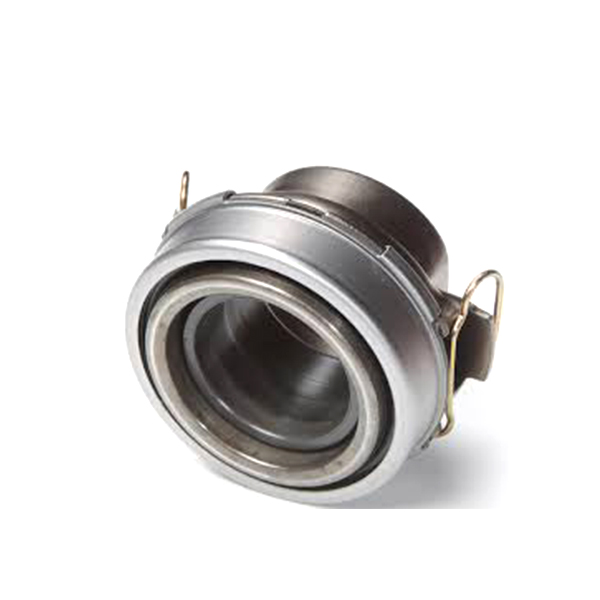

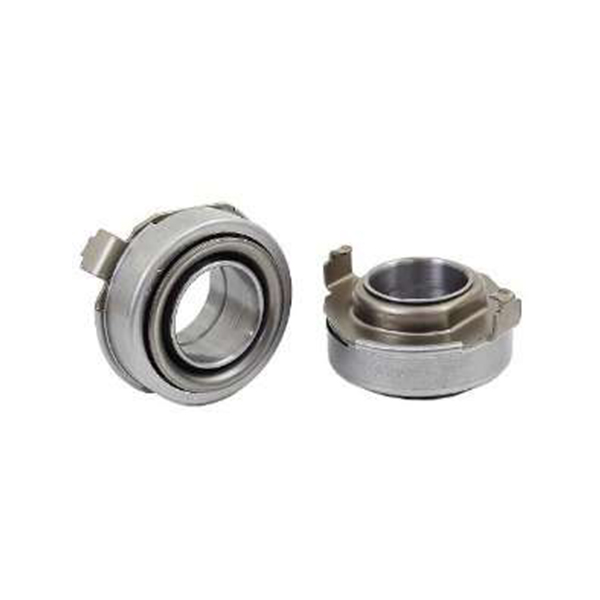

Roulement de débrayage automobile

Comment fonctionne la butée de débrayage ?

Le roulement de débrayage automobile joue un rôle essentiel dans le système de transmission manuelle. Il est chargé de séparer le moteur et la transmission lorsque le conducteur appuie sur la pédale d'embrayage, rendant ainsi l'opération de changement de vitesse fluide. Le principe de fonctionnement de la butée de débrayage peut être divisé en les étapes suivantes pour une introduction détaillée :
Composition du système d'embrayage :
Pédale d'embrayage : La partie sur laquelle le conducteur appuie avec son pied.
Fourchette d'embrayage : transmet le mouvement de la pédale à la butée de débrayage via une liaison mécanique.
Palier de débrayage : Connecté entre la fourchette d’embrayage et le plateau de pression, responsable de l’action de séparation réelle.
Plateau de pression d'embrayage : Fixé au volant, en contact étroit avec le disque d'embrayage, lorsque la butée de débrayage pousse le plateau de pression, le disque d'embrayage est séparé du volant.
Disque d'embrayage : Situé entre le volant moteur et le plateau de pression, il transmet la puissance du moteur à la transmission par friction.
Appui sur la pédale d'embrayage :
Lorsque le conducteur appuie sur la pédale d'embrayage, la force est transmise à la butée de débrayage via la fourchette d'embrayage.
Le clutch release bearing moves forward, contacts and pushes the finger (usually a spring leaf) on the pressure plate.
Processus de séparation :
Le clutch release bearing pushes the finger on the pressure plate, and the pressure plate is pushed back away from the clutch disc.
Au fur et à mesure que le plateau de pression recule, la pression de contact entre le disque d'embrayage et le volant diminue, pour finalement se séparer complètement.
Une fois le disque d'embrayage séparé du volant, la puissance du moteur n'est plus transmise à la transmission et les engrenages de la transmission peuvent se déplacer librement pour réaliser le changement de vitesse.
Relâchez la pédale d'embrayage :
Lorsque le conducteur relâche la pédale d'embrayage, la fourchette d'embrayage ramène la butée de débrayage dans sa position d'origine grâce à l'action du ressort de rappel.
Le clutch release bearing stops pushing the finger of the pressure plate, and the pressure plate re-contacts the clutch disc closely under the action of the spring force.
Le clutch disc re-contacts the flywheel, and the power of the engine is transmitted to the transmission again, and the vehicle continues to drive.

Quelles sont les pannes courantes des butées de débrayage ?

Bien que la butée de débrayage soit un composant mécanique relativement simple, elle est sujette à diverses pannes en raison de ses tâches de fonctionnement fréquentes lors du fonctionnement de la voiture. Voici quelques défaillances courantes des butées de débrayage et leurs causes :
Bruit anormal :
Cause : Un bruit anormal est généralement causé par l’usure des roulements ou une lubrification insuffisante. Lorsque les billes ou les rouleaux des roulements sont usés, les roulements produisent une friction pendant le fonctionnement, entraînant des bruits de friction métal sur métal.
Symptômes : Un bruit de friction aigu ou un bourdonnement peut être entendu lorsque la pédale d'embrayage est enfoncée.
Porter :
Cause : En raison d'une utilisation à long terme ou d'un manque de lubrification appropriée, les éléments roulants des roulements s'usent, provoquant un fonctionnement irrégulier des roulements.
Symptômes : la sensation est rude lorsque l'on appuie sur l'embrayage et la force de rebond de la pédale d'embrayage est affaiblie.
Brouillage :
Cause : Des corps étrangers sont entrés dans le roulement ou le lubrifiant s'est détérioré, empêchant les éléments roulants de rouler librement, provoquant ainsi le blocage des roulements.
Symptômes : Le fonctionnement de l'embrayage devient lent et il est difficile d'appuyer ou de soulever la pédale.
Dommages aux roulements :
Cause : Le joint du roulement est endommagé ou il a été surchargé pendant une longue période, endommageant la structure interne du roulement.
Symptômes : Le système d'embrayage tombe en panne complètement, ne peut pas être séparé et ne peut pas changer de vitesse.
Surchauffe :
Cause : En raison d'un fonctionnement à long terme sous charge élevée ou d'une lubrification insuffisante, les roulements peuvent surchauffer, entraînant une défaillance des éléments roulants internes et des lubrifiants.
Symptômes : L'embrayage est anormalement chaud lors du fonctionnement et il y a même une odeur de brûlé.
Joint endommagé :
Cause : Lorsque le joint du roulement est endommagé, l'huile lubrifiante fuit, entraînant une perte de lubrification du roulement, augmentant ainsi le risque d'usure et de défaillance.
Performance : fonctionnement anormal de l’embrayage, fuite d’huile lubrifiante autour du roulement.

Comment juger si la butée de débrayage doit être remplacée ?

Un jugement opportun et le remplacement des butées de débrayage problématiques sont la clé pour garantir le fonctionnement normal et la conduite sûre du véhicule. Voici quelques méthodes et étapes pour juger si la butée de débrayage doit être remplacée :
Contrôle auditif :
Méthode : Lorsque le moteur tourne au ralenti, appuyez légèrement sur la pédale d’embrayage et écoutez les bruits anormaux.
Jugement : Si vous entendez un frottement aigu ou un bourdonnement, il se peut que le roulement soit usé ou insuffisamment lubrifié.
Inspection du ressenti de la pédale :
Méthode : Pendant la conduite, appuyez et relâchez la pédale d'embrayage pour ressentir le rebond et la douceur de la pédale.
Jugement : Si vous sentez que la pédale n'est pas lisse ou que la force de rebond est affaiblie lorsque vous appuyez ou relâchez, il se peut que le roulement soit usé ou coincé.
Contrôle visuel :
Méthode : Lorsque le système d'embrayage est entretenu ou remplacé, démontez l'ensemble d'embrayage et vérifiez l'apparence de la butée de débrayage.
Jugement : S'il y a une usure évidente, des fissures ou une déformation sur la surface du roulement, cela signifie que le roulement est endommagé et doit être remplacé.
Operational performance check:
Méthode : Testez les performances de fonctionnement de l'embrayage du véhicule, y compris la douceur du changement de vitesse et l'effet de séparation de l'embrayage.
Jugement : S'il est difficile de changer de vitesse ou si l'embrayage ne peut pas être complètement séparé, il se peut que le roulement soit endommagé ou coincé.
Entretien régulier :
Méthode : Vérifiez et entretenez régulièrement le système d'embrayage, y compris en lubrifiant les roulements et en vérifiant l'usure.
Jugement : grâce à un entretien régulier, les problèmes potentiels du roulement peuvent être découverts à temps pour éviter des pannes graves.
Vérifiez la pédale d'embrayage :
Méthode : Vérifiez la hauteur et la course de la pédale d'embrayage pour vous assurer qu'elle se situe dans la plage normale.
Jugement : Si la hauteur de la pédale est trop haute ou trop basse, ou si la course est anormale, il peut y avoir un problème avec la butée de débrayage ou d'autres composants de l'embrayage.
Vérifiez la fourchette d'embrayage :
Méthode : Vérifiez l'usure et la déformation de la fourchette d'embrayage pour vous assurer qu'elle peut transmettre la force normalement.
Jugement : si la fourche est gravement usée ou déformée, la butée de débrayage peut ne pas fonctionner correctement et la fourche et la butée de débrayage doivent être remplacées en même temps.
Essai routier :
Méthode : Effectuez un essai routier et faites attention à la sensation de fonctionnement et au changement de vitesse de l'embrayage.
Jugement : Si l'embrayage est difficile à utiliser ou si le changement de vitesse n'est pas fluide pendant l'essai routier, il peut s'agir d'un problème avec la butée de débrayage. La découverte et le remplacement en temps opportun des butées de débrayage problématiques peuvent non seulement garantir le fonctionnement normal du véhicule, mais également prolonger la durée de vie d'autres composants du système d'embrayage et améliorer le confort et la sécurité de conduite.
